S9705-48D

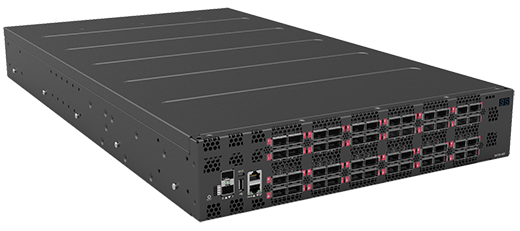

S9705-48D 400G 48-Port 解構式核心路由器

S9705-48D

400G 解構式核心路由器

  • Disaggregated Open Router (DOR)
  • Distributed Disaggregated Chassis (DDC) “Fabric Card” white box

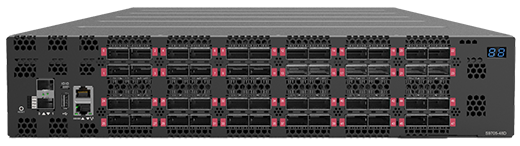

  • 48 x 400G QSFP-DD fabric ports
  • 1 x RJ45serial console port
  • 1 x Micro USB console port
  • 2 x 10GBase-X SFP+ management ports
  • 1 x 100/1000M RJ45 management port
  • 1 x USB 2.0 Type-A general purpose port
  • Partners and Compliance:
概論

UfiSpace S9705-48D 是一款 48 埠 400G 的解構式fabric交換器，可在核心及邊緣網路環境的應用上，搭配S9700-53DX 和 S9700-23D 核心路由器部署為分散式解構機箱系統使用。S9705-48D 解構式fabric交換器搭載 Broadcom Ramon 晶片組，採用以細胞為基礎的交換介面，支援每秒 80 億細胞轉發。此舉藉由消除封包帶來的額外資料負載，將網路負載平均分擔到所有的 fabric介面上，進而極大化交換效能。

接上 UfiSpace 核心路由器之後， S9705-48D 可作為分散式解構機箱中，連接 S9700-53DX、S9700-23D、S9701-82DC和S9710-76D 核心路由器的fabrc元件。採用 DDC 的優點在於，當電信商和服務供應商擴充核心網路時，可彈性自主的 「按佈建需求採購」（Pay-as-you-grow），而且流量從2.4Tbs起跳，最高可擴充至691Tbs。

何謂分散式解構機箱（DDC）？
UfiSpace 的 DDC 系統將傳統機箱路由器系統中的線卡和fabric元件，「分配」為更容易管理的獨立「解構式」白盒，各自配有電源供應器、風扇及控制器，方便進行維護作業。這些線卡及fabric由 400G 纜線連接，架構起單一「機箱」，流量從 2.4TB起跳，最多可水平擴充至691TB。無需採用堆疊式安裝，因為 DDC 所佔空間非常小，只需要高 2 個機架單位，且可以放入標準 19 吋機架之中。UfiSpace 的 DDC 是一款容易安裝、管理及維護的路由器系統，同時也符合所有電信級核心及邊緣路由器架構所需的技術要求。

S9705-48D的產品各類相關文件或樣品需求，歡迎聯繫我們的銷售團隊

特色
  • 48 x 400G QSFP-DD
  • 1 + 1 hot swappable PSU FRU
  • 3 + 1 hot swappable FAN FRU
  • Micro USB and RJ45 console port
  • Intel Broadwell-DE 8-core at 2GHz
  • 64GB memory DDR4
  • NEBS Level 3
  • Function as DDC fabric to build clusters up to 691Tbps

S9705-48D的產品各類相關文件或樣品需求，歡迎聯繫我們的銷售團隊

規格

S9705-48D的產品各類相關文件或樣品需求，歡迎聯繫我們的銷售團隊

硬體規格
處理器 Intel® Broadwell-DE 8-Core @ 2.0GHz
記憶體     64GB DDR4
儲存技術 128GB SSD
ASIC Broadcom Ramon BCM88790
BMC AST2400
機箱規格 2RU, 436W x 762D x 87.7H mm (17.17" x 30" x 3.45")
Weight: 19.86 kg (43.78 lbs)

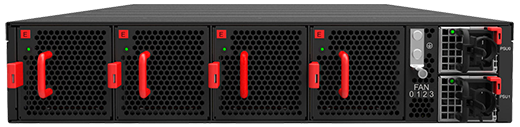

備援配置 1+1 Hot swappable power units
3+1 Hot swappable fan units
環境規格
電源供應器 AC input: 200 to 240V, 12.5A
DC input: -40 to -72V, 60A
Typical power: 377 Watts (no transceiver)
操作環境規格 Operating temperature: 0°C to 45°C (32°F to 113°F)
Operating humidity: 5% to 85% (RH), non-condensing
儲存環境規格  Storage temperature: –40°C to 70°C (–40°F to 158°F)
Storage humidity: 5% to 93% (RH), non-condensing
應用

Core Backbone
下載
01 S9705-48D 產品型錄
02 S9705-48D 硬體安裝手冊
03 Telco Networking 產品型錄
04 S9700系列 產品安規資訊
